一、WQ型潛水無堵塞排污泵概述：

 WQ型潛水無堵塞排污泵是在引進國外先進技術的基礎上，結合國內水泵的使用特點而研制成功的新一代泵類產品。該系列泵排出水口徑為50~600mm，流量10~7000m3/h,揚程為5~60m,功率為1.5~315KW,通過固體顆粒直徑為20~145mm。本潛水排污泵高效節能，結構新穎。潛水排污泵投放市場后以其獨特地功效，可靠的質量受到廣大用戶的歡迎和好評。無堵塞潛水泵被許多單位選為代替進口產品，被國家機械委列為重點引進消化項目。

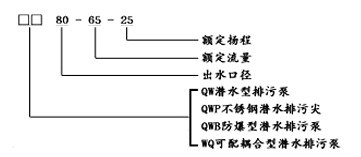

二、WQ型潛水無堵塞排污泵型號意義：

三、WQ型潛水無堵塞排污泵產品特點：

1、 WQ型潛水無堵塞排污泵采用獨特的單葉片或雙葉片葉輪結構，大大提高了污物通過能力，能有效地通過泵口徑的5倍纖物質與直徑為泵口徑約50%的固體顆粒。

2、WQ排污泵機械密封采有新型硬質耐腐蝕碳化鎢材料，同時將密封改進為雙端面密封，使其長期處于油室內運行，可使泵安全連續運行3000小時以上。

3、 WQ型潛水無堵塞排污泵整體結構緊湊、體積小、噪聲小、節能效果顯著，檢修方便，無需建泵房，潛入水中即可工作，大大減少工程造價。

4、 WQ潛水排污泵密封油室內設置有高精度抗干擾漏水檢測傳感器，及定子繞組內預埋了熱敏元件，對水泵電機絕對保護。

5、 WQ潛水排污泵可根據用戶需要配備全自動安全保護控制柜，對泵的漏水、漏電，過載及超溫等進行絕對保護，提高了產品的安全性與可靠性。

6、 WQ潛水無堵塞排污泵配浮球開關可以根據所需液位變化，自動控制泵的起動與停止，不需專人看管，使用極為方便。

7、 WQ潛水排污泵可根據用戶需要配備雙導軌自動耦合安裝系統，它給安裝、維修帶來極大方便，人可不必為此而進入污水坑。

8、WQ潛水排污泵能夠在全揚程范圍內使用，而保證電機不會過載。

9、 WQ潛水排污泵有兩種不同的安裝方式，固定自動耦合安裝系統、移動式自由安裝系統。

四、WQ型潛水無堵塞排污泵產品用途：

　1、 工廠、商業嚴重污染廢水的排放。

　2、 城市污水處理廠排水系統。

　3、 住宅區的污水排水站。

　4、 人防系統排水站、自來水廠的給水裝置。

　5、 醫院、賓館的污水排放。

　6、 市政工程、建筑工地。

　7、 勘探、礦山配套附機。

　8、 農村、沼氣池、農田灌溉。

五、WQ型潛水無堵塞排污泵使用條件：

1、 介質溫度不超過60℃，介質重度為11.3×103kg/m3，PH值在5-9范圍內。

2、 無內自流循環冷卻系統的泵，電機部分露出液面不得超過1/2。

3、 本泵主要零件材料為鑄鐵，所以不能應用于抽送高度腐蝕液體。

4、輸送介質中固相物容積比在2%以下。

六、WQ型潛水無堵塞排污泵產品性能參數表：

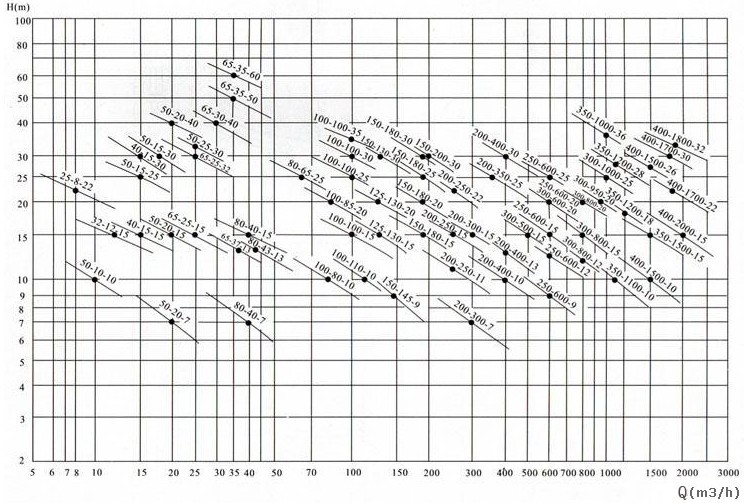

七、WQ型潛水無堵塞排污泵性能曲線：

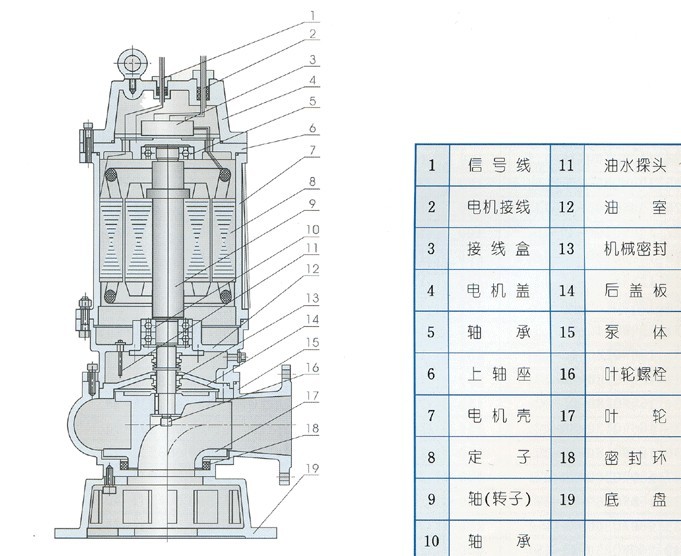

八、WQ型潛水無堵塞排污泵結構：

WQ型潛水無堵塞排污泵由電機與泵兩部份組成，二者通過油隔離室及機械密封組件隔開，屬電機一體化產品，電機與泵合用同一軸（轉子）整個水泵長度短，結構緊湊。配備多種保護裝置，使得泵運行安全可靠。其主要部件作用如下：


信號線1：配備全保水泵控制柜，對泵實行全方位保護，包括漏水、斷相、短路、過熱、電機過載等項目。

電機定子8：采用B級或F級絕緣。

漏水探頭11：該元件裝在油室，當機械密封損壞后，水進入油室，探頭可發出信號由控制系統對泵實施保護。

機械密封13：采用雙道串聯密封，選用新型硬質耐腐碳化鎢材質，具有密封可靠、耐磨、壽命長等特點。

葉輪17：葉輪采用單流道或雙流道結構，具有很強的通過能力，能夠通過大的物料及纖維垃圾，減少堵塞、纏繞的故障。

泵休15：與葉輪配用，使得泵具有高的效率。

密封環18：裝在泵體口環處，當葉輪因運轉而使口環處磨損，可更換密封環，以保證泵以最佳效率運行。

九、WQ無堵塞排污泵葉輪設計特點：

為保證污物的順利通過，必須加大葉輪過流面寬度，對于大泵，可采用雙葉片、三葉片式；對于小泵，則采用單(雙)流道形式，

它類似于一截面大小相同的彎管，又非常好的過流特性。避免了水流在低速情況下可能造成的堵塞、纏繞。這種獨特設計的葉輪

流道，配合合理的蝸室，使污水中的紙、紡織物、垃圾袋及其它物料能自由通過。葉輪經過動、靜平衡，使泵在空載試運轉和帶

負荷過程中均不產生振動。

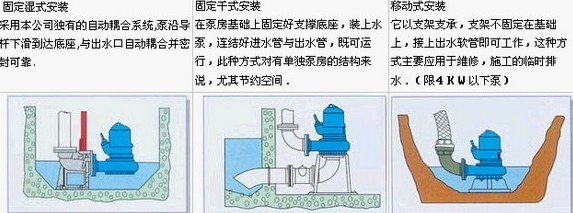

十、潛水排污泵安裝與使用：

本公司生產的潛水排污泵，機泵同軸，結構緊湊，效率高，安裝維護方便，運行經濟，適應性強，其安裝方式有移動式安裝和固

定式安裝，固定式安裝又分為自動耦合安裝與固定干式安裝，移動式安裝又叫自由式安裝。

自動耦合安裝

自動耦合安裝裝置可以將電泵快而簡便的沿著滑移導軌放入污水介質中，泵和底座自動耦合密封。安裝及維修提升非常方便。

在這種安種形式中，泵與耦合裝置相連，耦合底座固定于泵坑低部(在建造污水坑時，與預埋好地腳螺栓，使用時將耦合底座固定

即可)泵可以在導軌中上下自動移動，當泵放下時，耦合裝置自動地與耦合底座耦合，而提升泵時與耦合底座自動脫離。

這種方式可根據用戶要求配備液壓開關，中間端子箱及全自動保護控制柜。在選型時，應注明泵的型號、安裝方式、池深、泵控

制保護方式，以便提供最優的系統。如用戶特別需要，我廠可提供特種材料的泵。


固定干式安裝

泵裝置于泵坑另一側，與進水管一起固定在底座上。由于采用水套式冷卻系統，可確保水泵在滿載條件下運行。優點：水流對積

水坑的連續沖擊不損壞水泵且可承受意外的泛濫。適合于市政建設，立交橋地下泵站污水的排放。

移動式安裝方式

電泵以支架支撐，接上出水軟管即可。適合于河道治理、工業污水排放、市政建設污泥的抽送等場合。
